Введение

Счетчик электрической энергии - это устройство, осуществляющее учет расхода электроэнергии переменного или постоянного тока. Большинство эксплуатируемых в настоящее время счетчиков электроэнергии измеряют количество потреблённой электроэнергии с некоторой погрешностью. Компенсировать ее вынужден потребитель. Чтобы минимизировать погрешности, нужно разрабатывать новые более совершенные алгоритмы учета электроэнергии.

Проблема или задача

Было необходимо разработать измерительную систему для исследований в области разработки счетчиков электроэнергии с более совершенными алгоритмами. Она должна была функционально повторять счетчик электроэнергии и позволять программно реализовать алгоритмы учета электроэнергии.

Решение

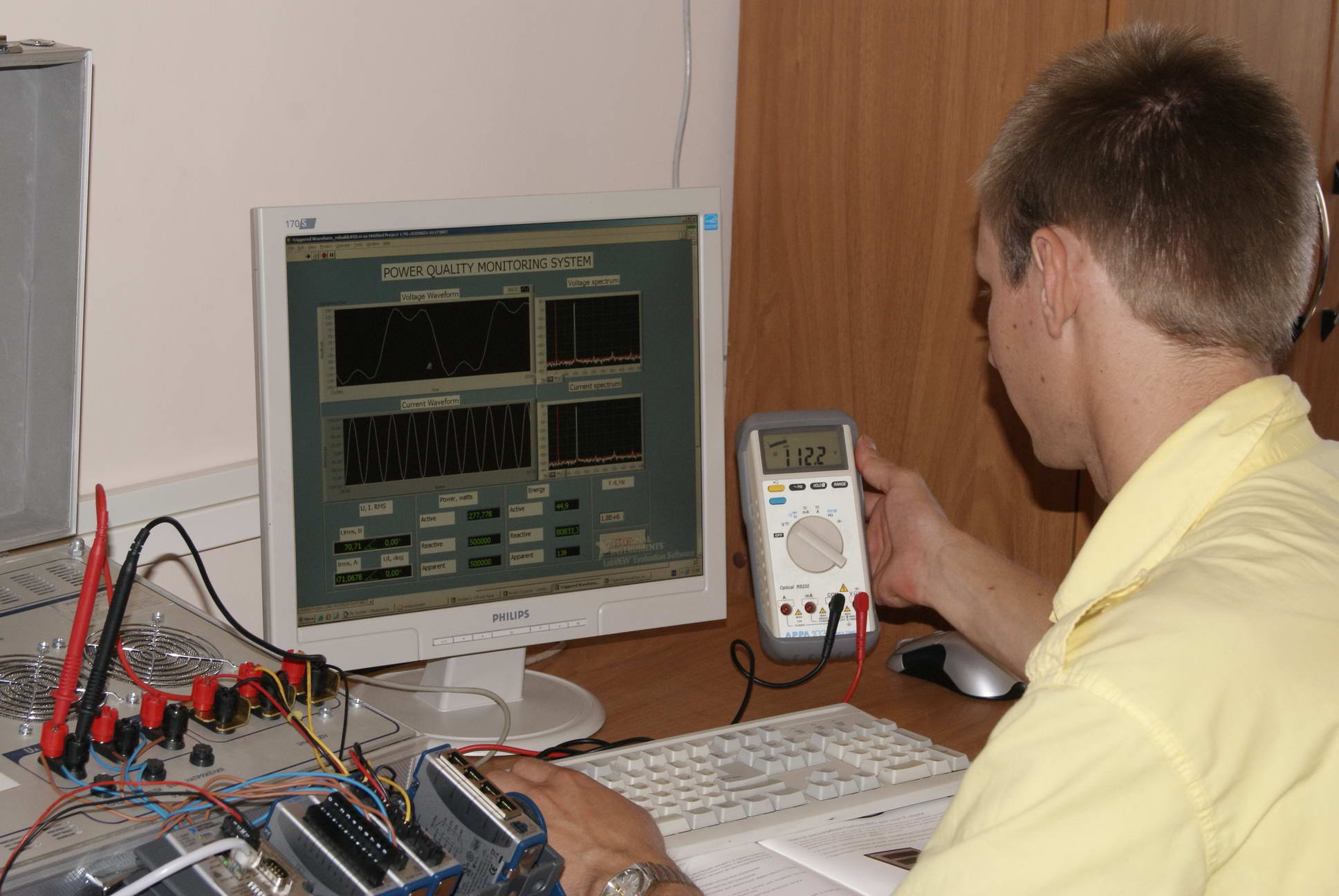

Для решения задачи разработан функциональный прототип счетчика электрической энергии. Он измеряет напряжение, ток, активную, реактивную и полную мощность и энергию в трехфазной сети 0,4 кВ. Основой прототипа является встраиваемый контроллер реального времени NI CompactRIO-9024 с FPGA-шасси NI CompactRIO-9118. Для измерения напряжения использовался трехканальный модуль аналогового ввода NI 9225. Для измерения тока использовался модуль аналогового ввода NI 9227. Программное обеспечение создано в среде программирования NI LabVIEW. Модуль расчета мощности и энергии разработан с применением тулкита NI Electrical Power Measurements Palette. Функциональный прототип позволил проводить исследования по  разработке новых алгоритмов учета электроэнергии и совершенствованию методов учета технических и коммерческих потерь энергии.

Заказчик

скрыто

Год проекта

2007
