Введение

Восстановление путей миграции рыбы на реке Маныч это первый этап крупной программы создания «Природного парка «Донской осетровый парк» в Ростовской области. Основная цель первого этапа  - разработать системы сбора и обработки информации и установить их на входном и выходном каналах миграции рыбы.



Проблема или задача

Основные функции, выполняемые разрабатываемым комплексом:

  1. Автономное энергоснабжение комплексов в точке 3.1 и 3.2 и обеспечение их функционирование при любых погодных условиях, свойственных данному региону.
  2. Обеспечение бесперебойной работы оборудования и программного обеспечения комплексов 1 и 4 при любых погодных условиях, обеспечив системы комплексов защитными боксами и/или термостабильными, влагозащищенными боксами.
  3. Обеспечение комплексов охранной сигнализацией и непрерывным видеонаблюдением для защиты от возможных краж и вандализма.
  4. Подсчет количества рыбы,  выходящую из р. Маныч и входящую в канал и наоборот. Классификации (то есть отношение размера рыбы к её количеству) по массогабаритным параметрам с последующей классификацией по виду рыбы и массогабаритным параметрам.
  5. Непрерывный мониторинг качества воды и её состава, температуру, скорость течения воды и температуру в точках 1 и 4. Мониторинг производится в нескольких точках толщи воды (разные глубины), включая дно и водную поверхность.
  6. Непрерывный сбор информации с комплексов энергообеспечения, системы охраны объектов, мониторинга рыбы и мониторинга воды, передача полученной информации на централизованный сервер по проводным/беспроводным защищенным  каналам связи. Сервер должен иметь возможность доступа к накопленной информации по через глобальную сеть Интернет для просмотра и анализа отчетов, необходимых пользователям с различным уровням доступа. В том числе общественный доступ.
  7. Система должна иметь возможность легкого расширения количества пунктов мониторинга для увеличения зоны покрытия сети «Донской осетровый парк».

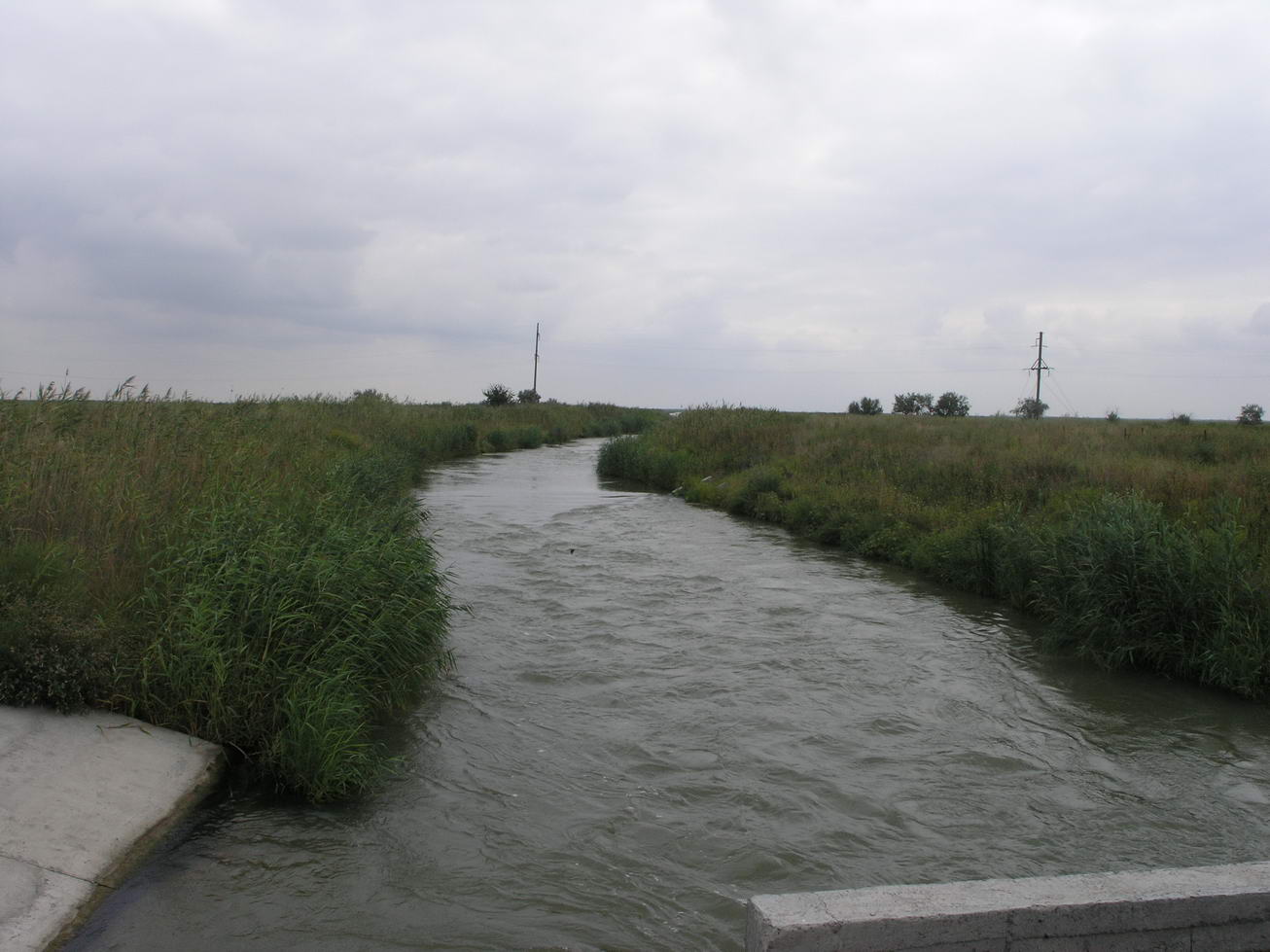

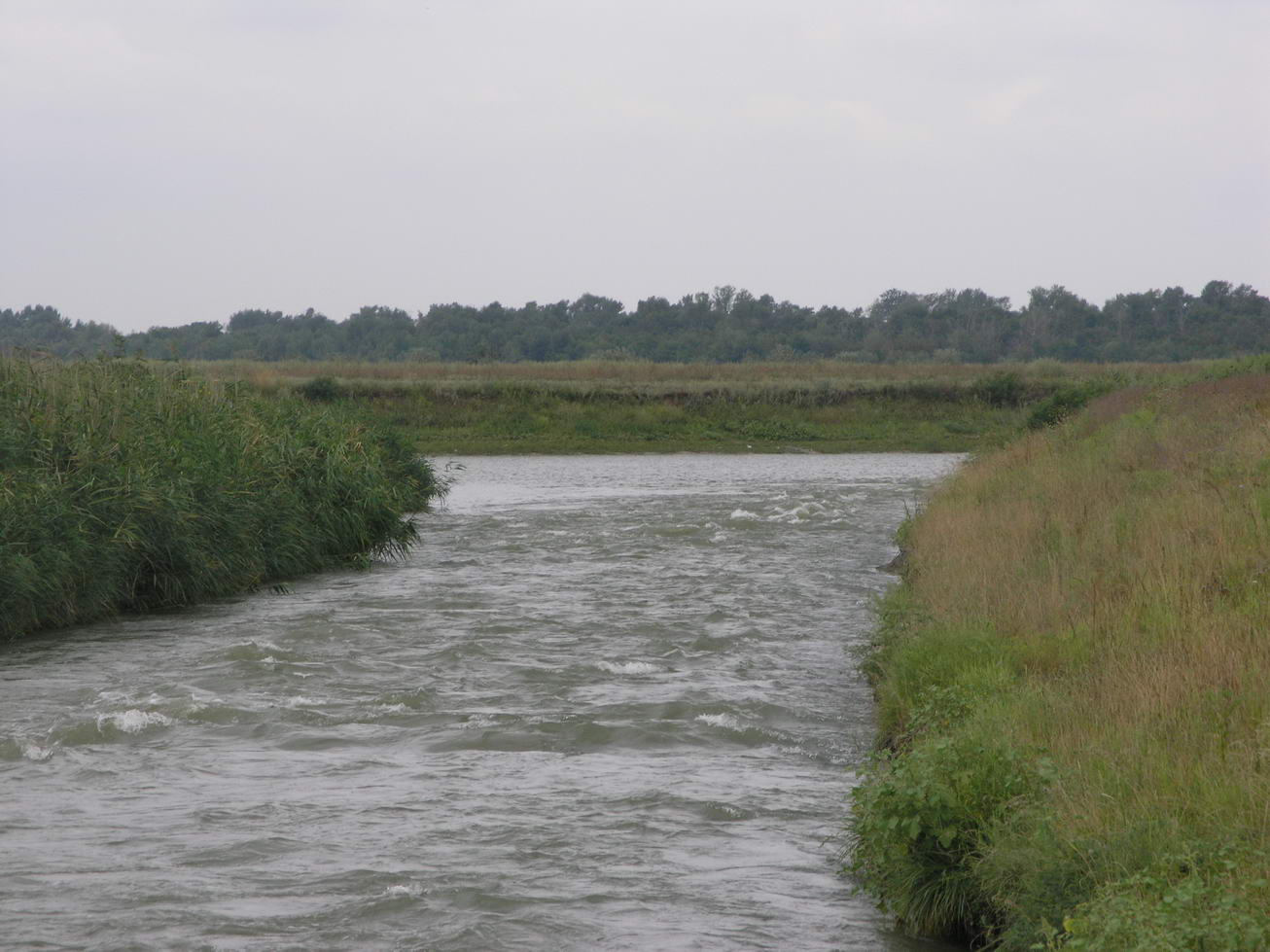

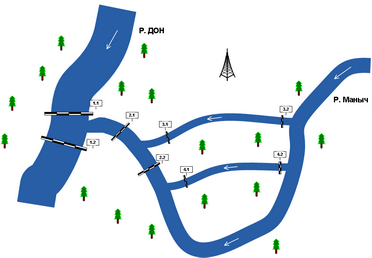

Зоной проводимых работ первого этапа проекта является территория, представленная на рисунке 2. Первым участком, на котором планируется монтаж и проведение натурных испытаний системы является участок между точками 3.1 и 3.2 (рисунок 1).  В общем случае, как было сказано выше система состоит из 4-х основных узлов:

  1. Узел автономного или смешанного энергообеспечения.
  2. Узел охраны.
  3. Узел мониторинга состояния воды и атмосферы.
  4. Узел мониторинга и анализа миграции рыбы.
  5. Узел сбора, анализа и представления информации, полученной с комплексов 1-4.

Каждая точка системы состоит из типовых узлов. Принципиальным отличием точек является ширина водного канала (под каналом здесь подразумевается любой вид водоема). От ширина канала существенно зависит стоимость системы регистрации и сложность в установки регистрирующих датчиков. Так же от стоимости исходных регистрирующих модулей зависит точность регистрации биомассы и её классификация. В данном проекте система начинает регистрировать объект от 5 см в длину и более и классифицирует по размеру и принадлежность к определенному виду. Точность регистрации очень высока и составляет + 1%. Возможна установка систем с пониженной точностью (не ниже + 10%) и отсутствием классификации по виду.

Далее более подробно описан состав каждого узла и представлена его предварительная оценка стоимости проекта для двух точек с шириной канала не более 10 метров и глубиной не более 2,5 метров.

Решение

Заказчик

скрыто

Год проекта

2015
