Введение

В современной энергетической отрасли все активнее развиваются сети на базе концепции Smart Grid. Это умные энергетические сети, которые позволяют решить две основные проблемы в электроэнергетике – снизить потери и сохранить баланс между производимой и потребляемой электроэнергией в режиме реального времени (энергия не имеет свойств храниться или накапливаться). Одним из элементов умной энергетической сети является умный счетчик электроэнергии, который может определять и прогнозировать потребление электроэнергии в домах и на производстве и предавать информацию для анализа в режиме реального времени по беспроводному каналу. Далее эта информация используется для управления генерирующими мощностями.


Проблема или задача

Стояла задача по разработке интеллектуального счетчика электроэнергии - системы регистрации значений напряжения, тока, мощности и энергии в трехфазной электрической сети 0,4 кВ.  Необходимо было осуществлять передачу результатов измерений по беспроводным каналам ZigBee и GPRS. Информацию о работе счётчика принимал и обрабатывал концентратор.

Решение

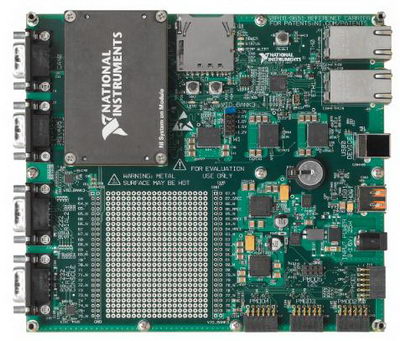

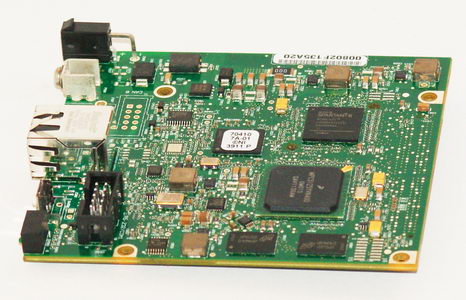

Для решения задачи был разработан Smart Meter, позволяющий регистрировать мгновенные значения напряжения и тока, вычислять мощность и энергию в электрической сети. Аппаратной платформой для интеллектуального счетчика послужила платформа NI SOM, установленная на мезонинной плате. К мезонинной плате были подключены модули передачи данных по беспроводным каналам ZigBee и GSM/GPRS. Программное обеспечение, разработанное в среде программирования LabVIEW с применением LabVIEW FPGA и LabVIEW Real-Time, осуществляло непрерывную регистрацию мощности и энергии и сохраняло значения в памяти. Данные об измеренных значениях мощности и энергии за заданный промежуток времени передавались для анализа на удаленный сервер по протоколу ZigBee.

Заказчик

скрыто

Год проекта

2013
