Введение

В электрических сетях нередко возникают аварийные ситуации, которые приводят к отключениям энергии. Для того, чтобы их избежать, необходимо создавать системы, контролирующие состояние электрической сети и процессы, протекающие в ней. Одной из таких систем является система синхронного измерения параметров сети в двух различных ее точках в один и тот же момент времени (PMU-система). Точки, в которых производится измерение, зачастую значительно удалены друг от друга (на десятки-сотни километров). Синхронизировать измерения при помощи кабельной линии в такой ситуации невозможно. Из-за этого для синхронизации приходится использовать сигналы точного времени от GPS. Для разработки PMU-систем необходимо проводить тестирование работы такой системы. Нужно тестировать работу в условиях низкого уровня принимаемого GPS-сигнала, его интерференции или высокого уровня помех.

Проблема или задача

Для исследовательских задач необходимо было разработать систему, способную генерировать сигналы GPS. Цель разработки - моделирование интерференции GPS-сигналов и исследование влияния качества и уровня принимаемых распределенной системой измерений сигналов спутников на точность синхронизации измерений

Решение

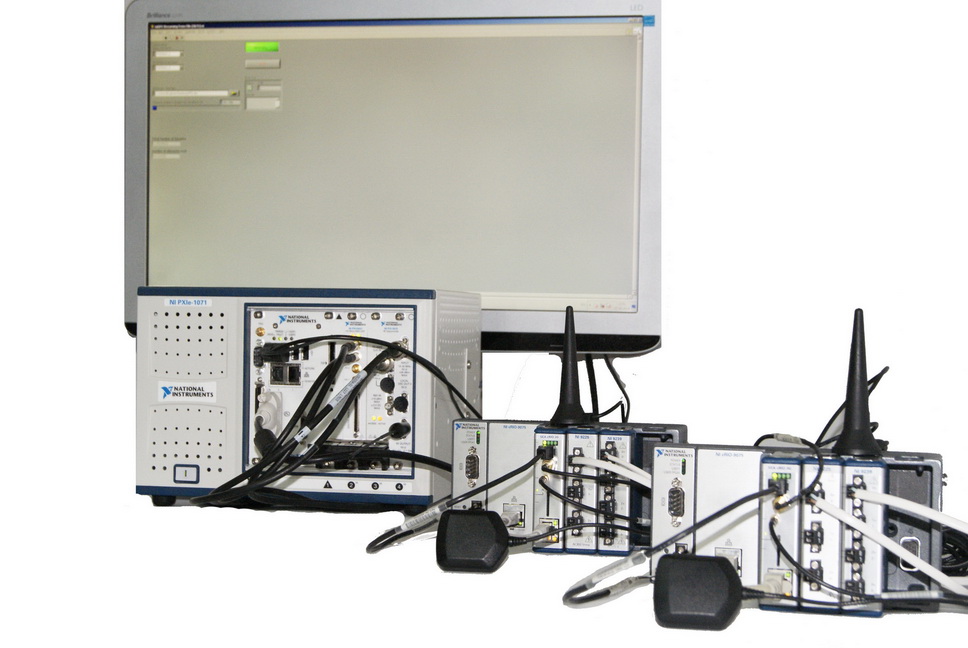

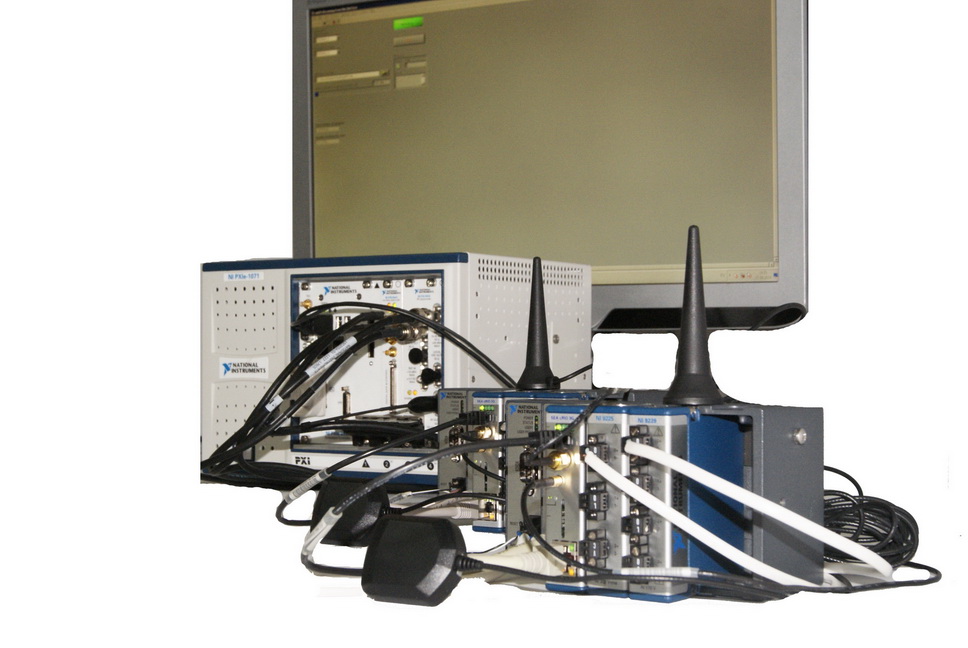

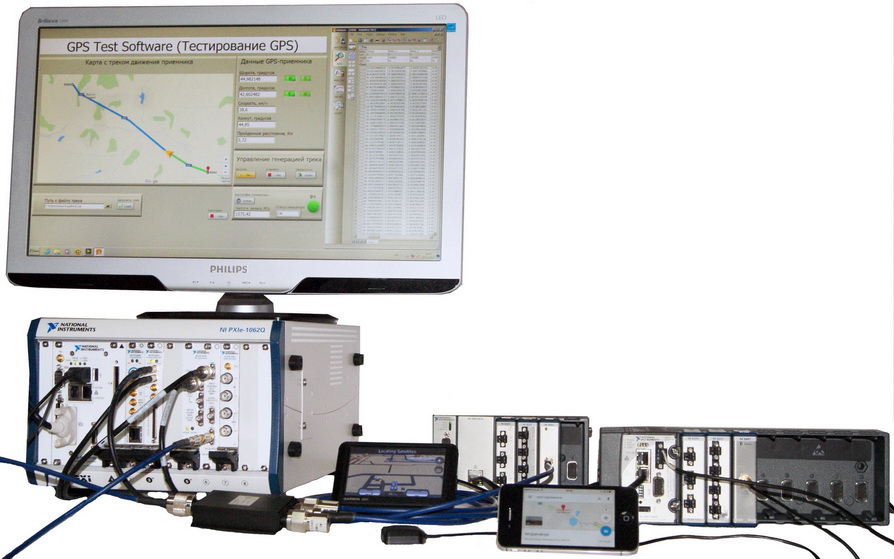

Для решения задачи был разработан генератор сигналов стандарта GPS. Генератор дал возможность моделировать различные условия приема GPS-сигнала системой синхронных измерений. Генератор сигналов GPS построен на платформе PXI. Генератор управляется контроллером NI PXIe 8115, установленный в шасси NI PXIe 1062Q. Основным элементом системы стал векторный генератор ВЧ-сигнала в диапазоне 250 КГц-2,7 ГГц NI PXIe-5672. Генератор ВЧ состоит из генератора сигналов произвольной формы NI PXIe 5442 и преобразователя частоты ВЧ сигнала с повышением NI PXI 5610. Программное обеспечение создано в среде программирования NI LabVIEW. Модуль формирования ВЧ сигнала по стандарту GPS разработан с применением NI GNSS Simulation toolkit. Разработанная система позволила проводить исследования влияния качества GPS-сигнала на точность синхронизации измерений. Это позволило разработать систему синхронных измерений с величиной рассинхронизации не превышающей 1 мкс.

Заказчик

скрыто

Год проекта

2014
