Введение

Тестирование является неотъемлемым этапом производства электронных приборов. При изготовлении интегральных схем важное значение играет функциональное тестирование, т.е. проверка соответствия параметров устройства ожидаемым параметрам. Статические и динамические характеристики определяют работоспособность операционных усилителей и тестирование по этим параметрам является одним их необходимых этапов производства этих изделий.



Проблема или задача

Задачей было разработать систему, которая выполняет тестирование операционных усилителей. Необходимо проверять такие параметры как: коэффициент усиления сигнала, динамические характеристики, амплитудно-частотная характеристика.

Решение

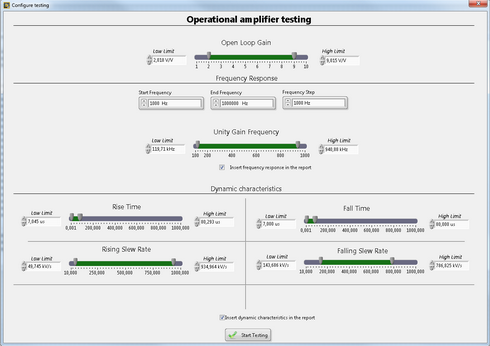

Для решения задачи была создана экспериментальная система, которая в автоматическом режиме тестирует операционные усилители. После запуска программы последовательно выполняется тестирование следующих характеристик операционного усилителя: коэффициента усиления, времени нарастания сигнала, скорости нарастания сигнала, времени спада сигнала, скорости спада сигнала, строится график амплитудно-частотной характеристики. Оператор имеет возможность наблюдать за ходом тестирования. По окончанию тестирования на экран выводится отчет. Отчет включает в себя результаты тестов, служебную информацию (дату, количество тестов, их время выполнения), график амплитудно-частотной характеристики. Методика тестирования состояла в подаче на вход цепи операционного усилителя тестовых импульсов прямоугольной и синусоидальной формы и последующем сборе, и обработке сигналов с его выхода. Программное обеспечение создавалось в среде NI TestStand с использованием API функций, разработанных в среде программирования NI LabVIEW, которые выполняют отдельные тесты. В процессе создания API функций использовались драйвера устройств NI SCOPE для работы с дигитайзерами и NI FGEN для работы с генераторами сигнала. Система построена на платформе PXI со встраиваемым контроллером NI PXI-8108. В ее состав также входят генератор сигнала произвольной формы NI PXI-5422 и дигитайзер NI PXI-5122. Таким образом, за короткое время и при ограниченном бюджете создана экспериментальная система, которая позволяет решить задачу тестирования операционных усилителей.

Заказчик

скрыто

Год проекта

2014
