Введение

Люминофоры – это вещества, которые преобразуют поглощаемую энергию в световое излучение. В настоящее время люминофоры широко применяются при производстве ламп дневного света, плазменных экранов для современных телевизоров, светящихся меток на знаках и табличках, меток для идентификации ценных бумаг. Спектр возбуждения это одна из важнейших характеристик люминофоров. Он представляет собой зависимость интенсивности излучения люминофора от длины волны излучения, которая возбуждает люминофор.

Проблема или задача

Для нужд компании-производителя люминофоров необходимо было в сжатые сроки разработать систему регистрации спектра возбуждения люминофоров. Необходимо было изменять длину волны возбуждающего излучения и регистрировать интенсивность излучения люминофора.

Решение

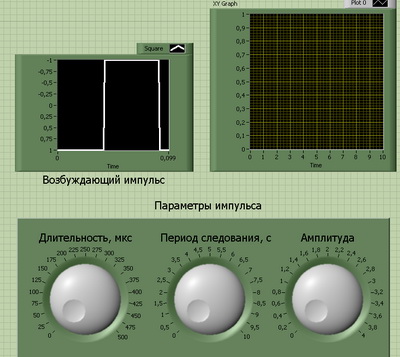

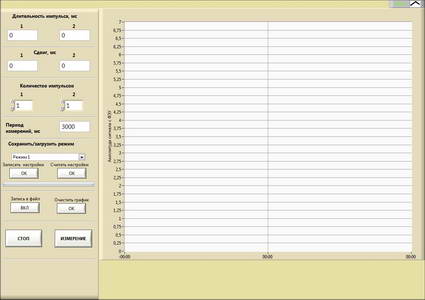

Для решения задачи разработан автоматизированный регистратор спектров возбуждения люминофоров. Для изменения длины волны возбуждающего излучения использовался монохроматор Shimadzu AQV-50. Изначально этот прибор не имел автоматизированного привода для изменения длины волны. Поэтому на монохроматор был установлен привод развертки. Он построен на основе шагового двигателя Fulling Motor FL57-STH56 и драйвера Geckodrive G210. Управление приводом развертки производилось модулем ввода-вывода цифровых сигналов NI 9403. Интенсивность излучения люминофора измерялась фотоэлектронным умножителем ФЭУ-62 с усилителем. Сигнал с выхода усилителя регистрировался модулем аналогового ввода NI 9215. Программное обеспечение создано в среде программирования NI LabVIEW. Модули ввода-вывода установлены в шасси NI Compact DAQ 9174. Программное обеспечение работает на персональном компьютере. Разработанный регистратор позволил автоматизировать проведение исследований спектров возбуждения люминофоров. Управление приводом развертки расширило функциональные возможности существующей системы изменения длины волны возбуждающего излучения. В итоге значительно уменьшилось время, затрачиваемое на анализ образца люминофора.

Заказчик

скрыто

Год проекта

2013
